Sinjar Çimento Fabrikası Otomasyonu

  • Müşteri:Kar Grup
  • Kategori:Proses
  • Tarih:19 Kasım, 2019
  • Durum:Devreye Alım Aşamasında
  • Uygulama:Çimento
  • Kontrol Sistemi:ABB Freelance DCS
  • Kapsam:18 Kontrolör & 20.000 I/O

Proje Detayı

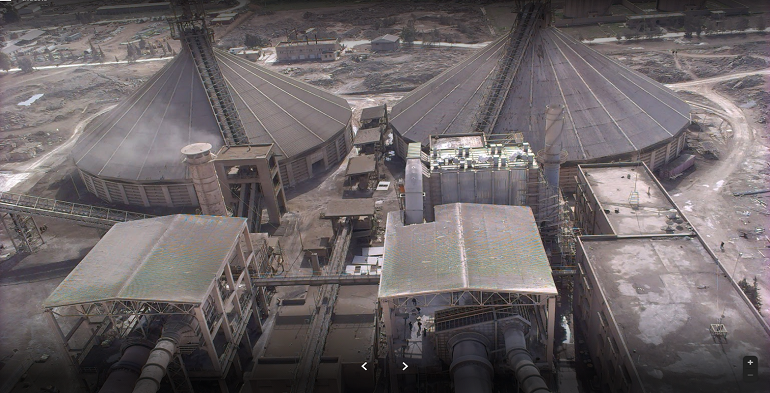

Proje, Irak'ta bulunan 2 hatlı toplam 1.2 milyon ton kapasiteli çimento fabrikasının yeniden yapılandırılması içeriğinde, tüm proses kontrol otomasyon sisteminin yazılım ve devreye alımını kapsamaktadır.

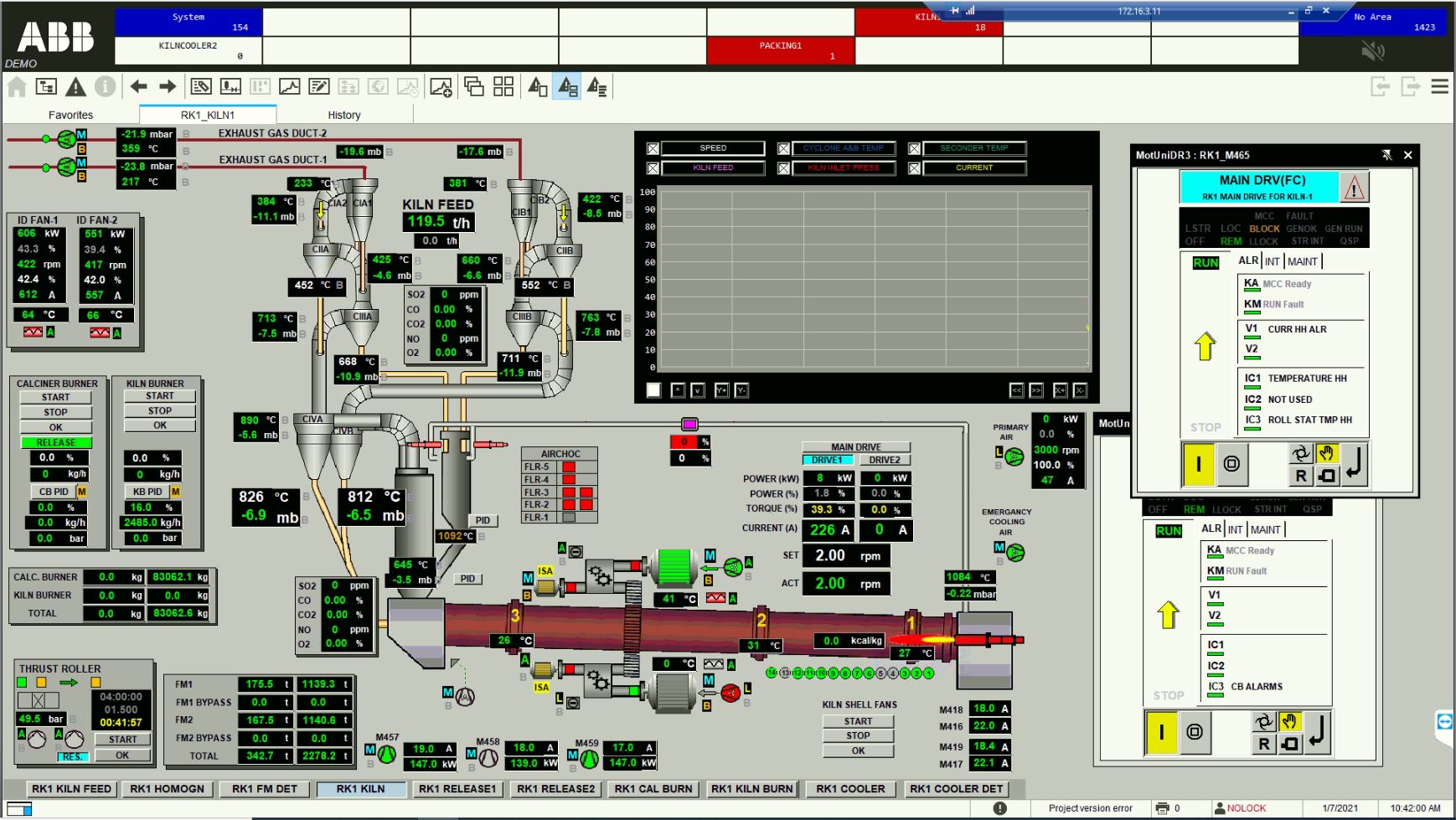

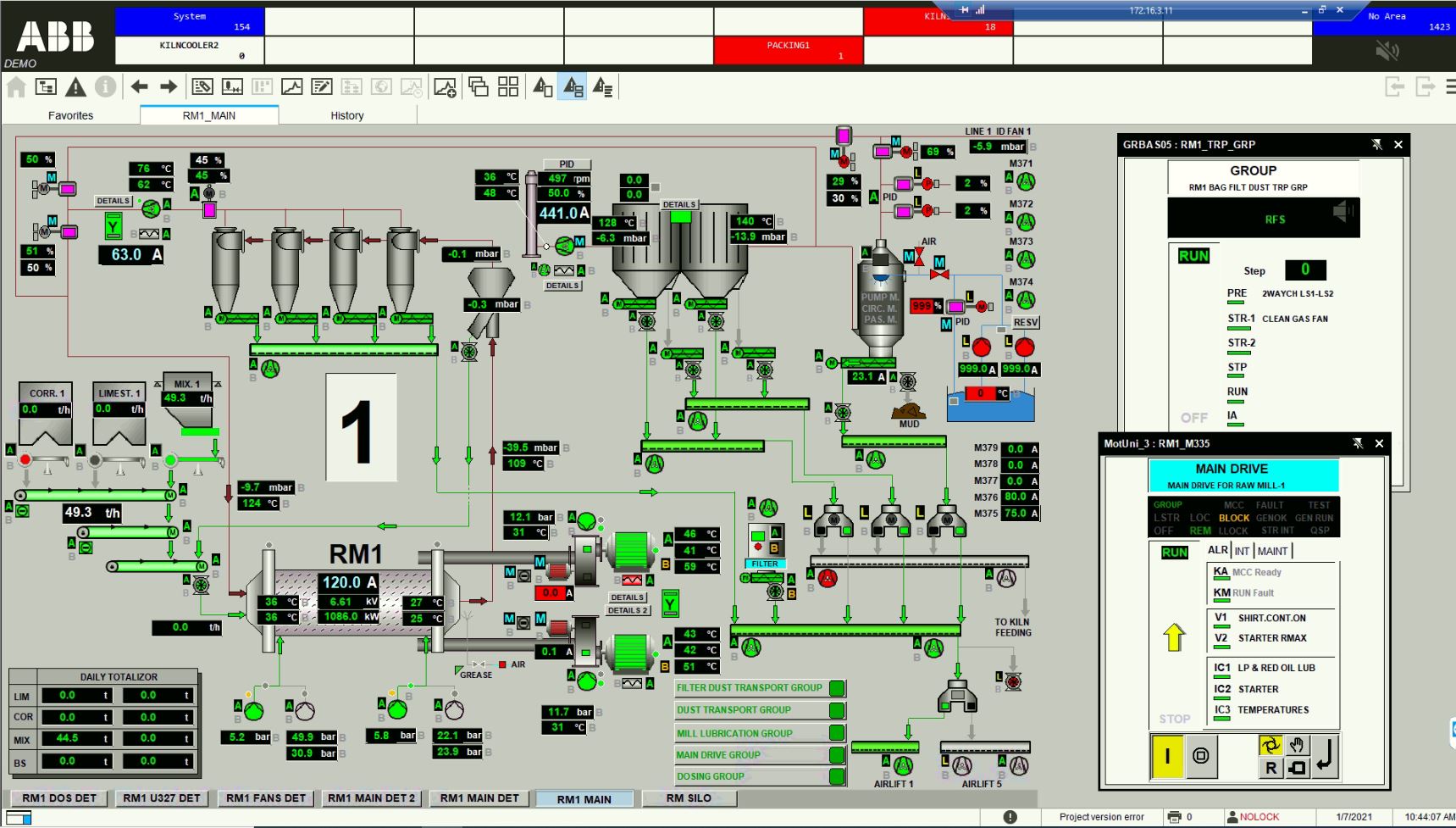

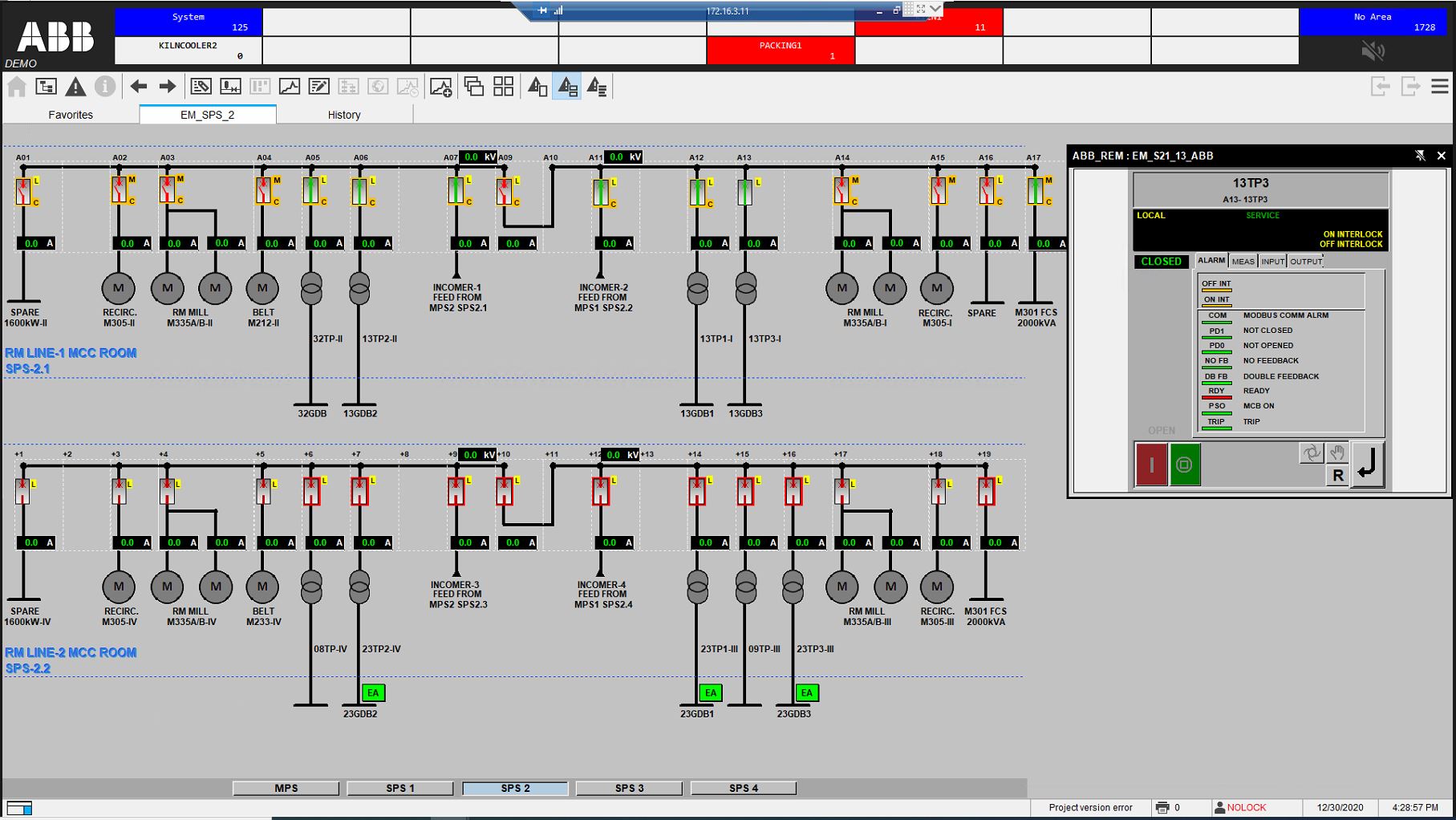

Kontrol sistemi olarak ABB Freelance DCS ve S800 I/O donanım ve yazılımları kullanılmıştır. Proses kontrol sistemi 18 adet ABB Freelance DCS Controller, 12 adet iş istasyonu ve yaklaşık 20.000 I/O kapasitelidir. Çimento fabrikası tüm OG (Orta Gerilim) sistemide ABB Freelance DCS içeriğinde kontrol edilmektedir.

  • 2 Çapraz soğutma ünitesi (3500t/gün herbiri)
  • Her bir soğutma ünitesi için 6 soğutma fanı
  • ESP filtre her bir döner fırın için
  • 10 yeni jet-pulse tipi torbalı filtre
  • 4 adet fan farin değirmeni için
  • 4 adet temiz gaz fanı döner fırınlar için
  • 4 adet ön ısıtıcı fan (ID)
  • 2 adet temiz gaz fanları 2 adet soğutma ünitesi için
  • OG ve VF Sürücü üniteleri (kırıcı farin değirmenleri) ID fan, klinker soğutma, çimento değirmenleri
  • 22 adet sulu reosta bilezikli motorlar için
  • 12 adet yüksek güçlü frekans konvertörü
  • Dozojlama bant kantarları (kırıcı, farin değirmenleri, çimento değirmenleri)
  • Bant kantarları (kırıcı, farin değirmenleri, çimento değirmenleri)
  • Flow metreler
  • Silobus Kantarları
  • 2 adet infra-red döner fırın kamera sistemi
  • Fuel oil besleme ve kontrol sistemi(döner fırınlar için)
  • Yüksek basınç pompa istasyonu ve filtre grubu
  • Ön ısıtıcı grubu
  • Döner fırın kalsinasyon brülörleri
  • Döner fırın brülörleri
  • 50 adet hava patlaç bloverı
